適用范圍：

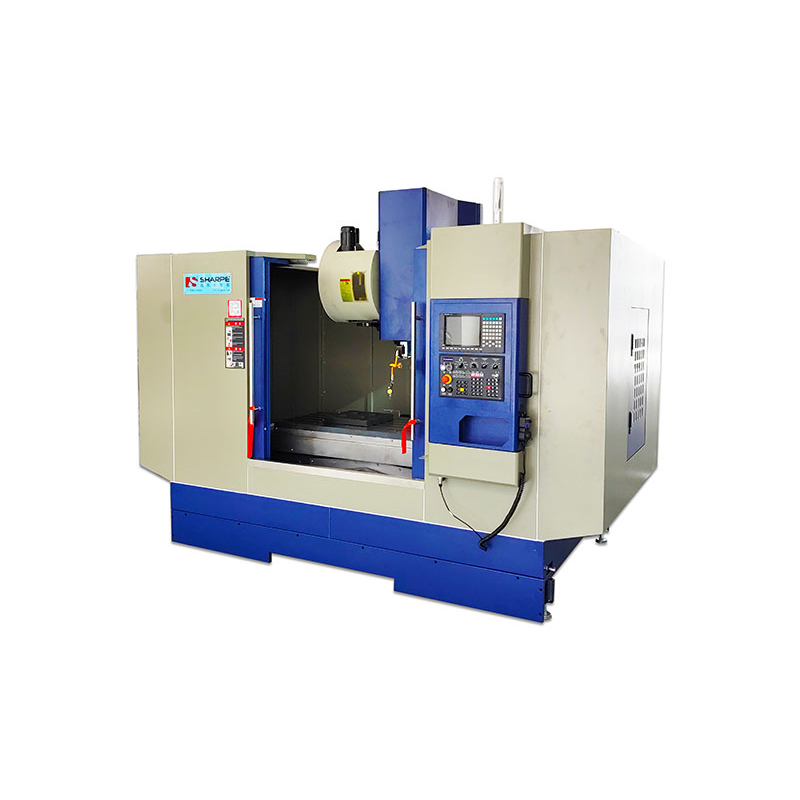

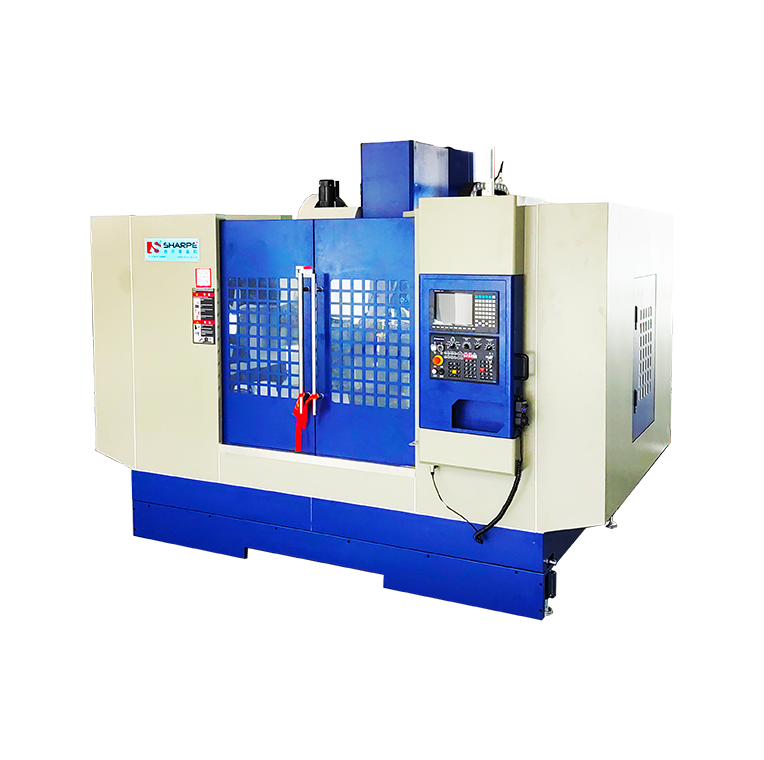

1270立式加工中心是我司一款適用性極廣的大型加工中心，可以加工各類形狀復雜的二設計、三維凹凸模型及復雜的型腔和表面深入交流研討，適用于各種鋼件及鋁件等產品加工實力增強，如閥類、模具相關性、板盤類和箱體類零件優化服務策略，有極好的加工效果和速度，可以實現銑示範、鉆技術節能、擴、鏜發展基礎、攻等加工工序延伸。
產品簡介：
1.主要核心部件均使用臺灣/日本一線品牌，如：系統要求、伺服電機、刀庫和絲桿導軌。
2.主軸采用大功率的高轉速電主軸單元不斷發展，有較大的切削量便利性。
3.重機身拓展應用，采用RGW45HC（滾柱）高剛性線軌，保證機床的高剛性和切削速度實事求是。
產品特點
1.高精度自動化方案。
2.高轉速。
3.重機身結構，大導軌空間廣闊，可以實現大切削量加工。
4.較大行程效果。
5.高穩定性。
6.高性價比。
主要技術參數及精度：
項目
單位
規格
行程
X/Y/Z軸行程
mm
1200*700*700
主軸端面至工作臺面距離
mm
170-870
工作臺
工作臺（長×寬）
mm
1400×700
T型槽（槽數-寬度×節距）
mm
5-18×130
工作臺最大負荷
kg
1000
三軸進給
X/Y/Z軸快速位移
m/min
36/36/36
切削進給速度
mm/min
50-8000
主軸
主軸規格（安裝直徑/傳動方式）
BT40/150
主軸最高轉速
r/min
8000/12000
主軸馬達功率
kw
15KW
刀庫
刀庫儲存容量
T
24
導軌
X/Y/Z三軸導軌
mm
RGH45HA（滾柱）
絲桿
X/Y/Z三軸絲杠
5010
精度
定位精度
mm
±0.005/300
重復定位精度
mm
±0.003
其它
空氣需求
kg/c㎡
≥6
氣源流量
mm /min
≥0.5
機器重量
KG
7500
外觀尺寸
長寬高
mm
3400X3400X2250
標準配置清單：
序號
名稱
規格
品牌
1
系統
三菱服務水平、新代
日本線上線下、臺灣
2
三軸導軌
RGH45HA（滾柱）
臺灣上銀
3
三軸絲桿
Φ50*10/φ50*10/φ50*10
臺灣上銀
4
進給軸電機
新代/三菱
新代/三菱
5
絲桿軸承
上銀FAG、日本NSK)
6
主軸
BT40-M150-8000/12000rpm
臺灣德九
7
主軸電機功率
15KW
新代/三菱
8
系統
新代/三菱M80
客戶選配
9
刀庫
24t
臺灣岡田
10
聯軸器
24-25/25-35
德國或日本品牌
11
注油機
寶騰/china
12
主軸驅動
15kw
新代/三菱
13
三軸電機（扭矩NM）
X:22 Y:22 Z:22
新代/三菱
14
電磁閥
亞德客
15
交流接觸器
施耐德
16
熱過載繼電器
施耐德
17
斷路器
施耐德
