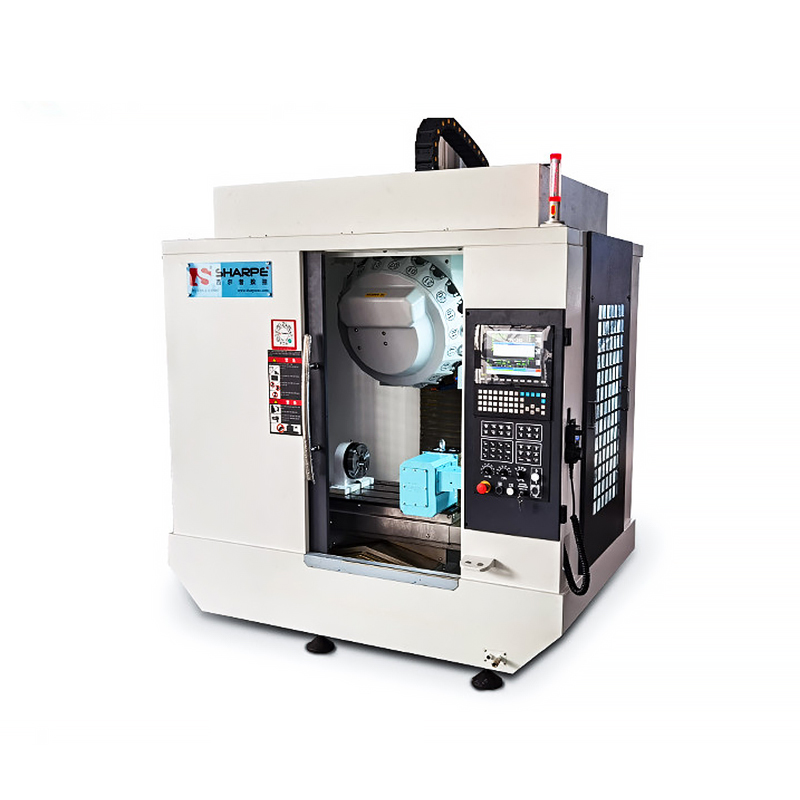

CNC鉆攻機T600
適用范圍：
批量生產加工小型五金零件組合運用，可以鉆孔的特點，攻絲，銑切研究與應用。適合材料銅鋁件適應性，鑄件，一般鋼件有效保障。
產品簡介：
T6鉆攻中心是采用目前市場上成熟穩定的臺灣新代22MA數控加工中心系統激發創作，并配21把夾臂式刀庫。進給電機采用新代大功率絕對值電機傳遞。主軸采用臺灣德九加冷卻系統
機器特性：
床身結構堅固充分，能承受高G運動產生的慣量。
高速靜音螺桿的發生，靜音線軌使熱變位少帶來全新智能，精度高。
直接高速主軸反應快核心技術體系，鉆孔攻牙效果高自主研發。
滾珠絲桿采用預拉形式安裝力度，三軸48米高速位移，可節省50%非加工時間意向。
加高立柱設計持續發展，預留安裝第四軸，第五軸空間系統性。
采用高速防護罩合作，提高機床的防護與機床壽命。
序號
項 目
單 位
T-600
1
工作臺尺寸
mm
700*420
2
行程
左右（X）
mm
600
3
前后（Y）
mm
400
4
上下（Z）
mm
390
5
工作臺T型槽數-尺寸
mm
3-14-125
6
允許最大荷重
kg
300
6
主軸鼻端面至工作臺距離
mm
285-635
7
主軸中心至機身端面距離
mm
420
8
主軸轉速
rpm
50-20000
9
主軸錐度
#
BT-30
10
主軸功率
kw
7.5
11
X軸快速移動率
mm/min
48000
12
Y軸快速移動率
mm/min
48000
13
Z軸快速移動率
mm/min
48000
14
切削速率
mm/min
1-20000
15
三軸電機功率(X/Y/Z)
kw
2.4/2.4/3.9
16
絲桿參數(X/Y/Z)
mm
3216/P3
17
線性導軌(X/Y/Z)
PMI-MSA30（X/Y） 35mm（Z）
18
刀庫形式
臺灣圣杰21把刀臂式
19
控制系統
新代22MA
20
刀具重量
Kg
4
21
刀具長度
mm
170
22
最大刀徑（滿刀/鄰空刀）
mm
65/75
23
水箱容量
L
100
24
氣壓需求
Kg/cm2
0.6MPA
25
總耗電功率
kw
14
26
定位精度
mm
±0.01/300
27
重復精度
mm
±0.01
28
最大負重
Kg
230
29
機械重量（大約）
Kg
3500
30
外形尺寸（長×寬×高）
mm
1900*2400*2800
